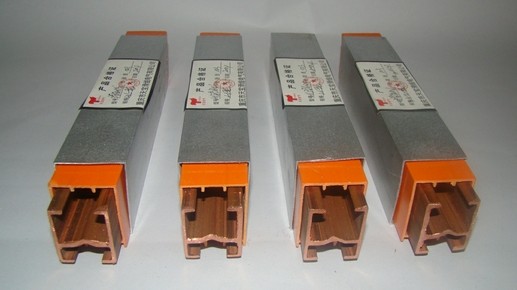

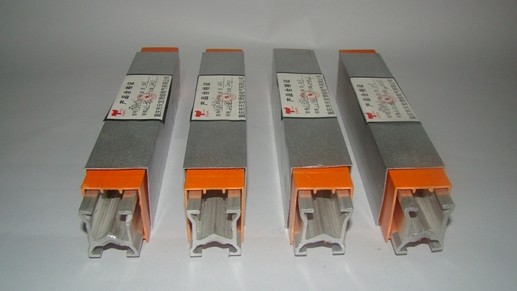

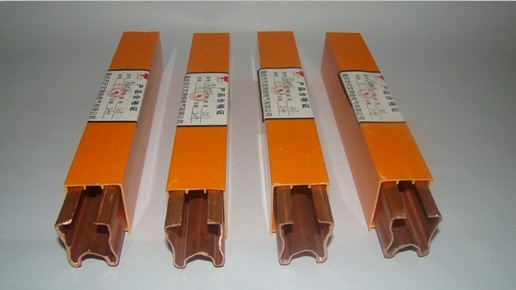

铝合金外壳护套滑触线

作为行车供电的一个关键部件，如何选用滑触线集电器显得尤为重要， 滑触线集电器主要有靴片滑线、靴盒、弹簧、集电器支架、集电器支撑部分等部件组成。  集电器分为重型集电器和轻型集电器，选择轻型集电器还是重型集电器，是根据滑触线的电流来确定的，一般滑触线电流小于等于500A，可以选用轻型集电器；大于500A的，就要选用重型集电器。
选用滑触线集电器的时候，shou选集电器是考虑和滑触线相配套，不要乱用集电器，否则会影响行车的正常运行，严重了会烧坏滑触线。集电器上面的靴片是由含铜碳基压制而成的，购买后要检查与滑线的吻合型。由于集电器本身属于易耗品，长期使用会磨损靴片，所以要定期检查，集电器上面靴片的磨损程度，并定期更换。
JDR4-16/40集电器引进进科学技术，使产品在原有技术上更先进。实用寿命加长，成本降低，安全性*。JDR4-16/40集电器更受广大客户喜爱。
铝合金外壳护套滑触线性能特点：

　　1、报警电压：AC 220V

　　2、报警方式：发声、发光、声光回旋警示灯

　　3、JD4型集电强度：60A 80A

　　4、发光采用高光LED

　　5、报警提前量：O.5mm左右

　　6、防火性能：阻燃自熄

　　7、技术标准：GB7251.2-1997.JB/6391-1-2

结构特点：

　　1、外壳采用阻燃ABS材料，符合国家电器产品标准。

　　2、滚轮采用高强度耐磨材料，侧轮保护颈部不易磨断。

　　3、理论计算下滚轮转速达600转/分以上，故采用平面含油轴承，既防尘又耐磨，又不易卡死，活动灵活。

　　4、产品中报警碳刷的弹力已比其它的略大，目的是牺牲少许有效磨损量,达到提前导通,防止误报。

　　5、报警方式：音乐声、发光，可外接警灯、交流接触器。

　　6、外型结构通用性强，有多种型号，可同国内广泛使用的平脚管、高低脚管、塑管、铝合金管滑触线通用，只要接上‘N’线﹙中性线,亦叫0线﹚,其它不必更换。

　　7、本产品用材优良，结构合理，工艺先进，外观漂亮，包装讲究，是目前国内集电器中的精品。

安装注意事项：

　　1、 接线柱底部有N.A.B.C标记顺序，出厂产品报警电压为220V，安装时关健要接通N线，且位置不能接错﹙见盖板反面图﹚。

　　2、老用户如未接通N线，只可采用发光报警﹙见盖板反面图﹚。

　　3、 如用户N线位置在上方，则接线柱的相应顺序应改变为B.A.N.C或A.N.B.C，则原接N线的报警输出线要相应变动，具体方式参照以上1.2和见盖板反面图。

　　4、建议２０吨以下每台起重机用两只集电器并联使用，其中一只报声，一只发光，亦可略加改装，在报警线输出两端接声光回转警示灯或交流接触继电器。

　　5、检测报警方式：

　　（1）用照明220v线接在N﹙黑色﹚和C﹙黄色﹚接线柱上（集电器不要放在滑触线管内）。

　　（2）按下自锁开关，此时报警器就工作（发光报警不设开关）。

　　（3）用绝缘体（接线盒盖板）轻轻按下黄色点C碳刷，报警声消失，此时说明报警效果良好。

　　（4）由于检测时碳刷带电，故操作时注意用电安全。

　　6、集电器安装好后必须按下自锁开关，否则到时不报警。
